1、PE-RT II型預制直埋保溫管基礎知識

PE-RT II型預制直埋保溫管的執行標準

CJ/T 480-2015《高密度聚乙烯外護管聚氨酯發泡預制直埋保溫復合塑料管》

PE-RT II型預制直埋保溫管又稱“PE-RT II保溫復合塑料管”，是由高密度聚乙烯外保護層、聚氨酯硬質泡沫塑管和耐熱聚乙烯（PE-RT II)管材組成。PE-RT II預制直埋保溫管具有優良的性能被用于城鎮集中供熱二次管網管道系統，其外保護層、保溫層、工作管三部分，外保護層材料為高密度聚乙烯；保溫層采用硬質聚氨酯泡沫塑料；PE-RT II工作管采用II型耐熱聚乙烯（PE-RT II)專用管道原料耐低、高溫達-40至110°C

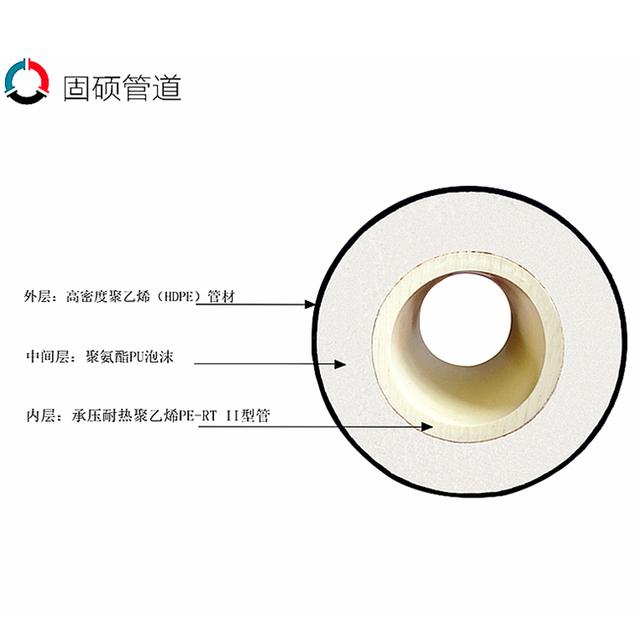

2、PE-RT II型預制直埋保溫管結構介紹

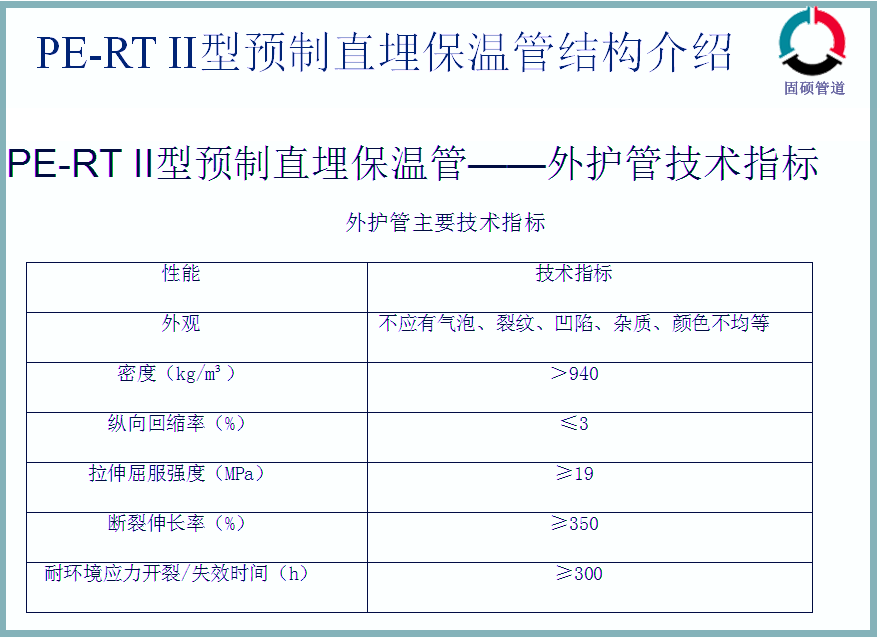

（PE-RT II型）預制直埋保溫管——外護管

外護管是保溫層外，阻擋外力和環境對保溫材料的破壞和影響的套管。

高密度聚乙烯外護管是以高密度聚乙烯（HDPE）為原料采用先進設備及工藝進行生產，產 品質量符合GB/T 29047標準。

聚乙烯外護管具有機械強度高、耐沖擊、耐環境應力開裂、耐腐蝕、耐低溫、施工簡便、密 封無滲漏等特點，使用壽命30-50年。

（PE-RT II型預制直埋保溫管）——工作管

工作管是保溫復合塑料管中，用于輸送介質的管材，應符合 GB/T 28799.1的規定。

PE-RT II管又名“ II型耐熱聚乙烯管（PE-RT II型管）”，pe-rt II管是由高密度聚乙 烯和辛烯、己烯、丁烯（其中一種）共聚而成，最早由美國陶氏（DOW）化學公司研究開 發并應用，隨其后韓國SK ,法國道達爾石化 巴塞爾研發成功，II型耐熱聚乙烯(PE-RT II)的 英文全稱是“PolyEthylene of Raised Temperature resistence”。PE-RT II按其共聚單體不同 分為三種：1.乙烯與辛烯共聚-耐熱聚乙烯(C2+C8)；2.乙烯和己烯共聚-耐熱聚乙烯(C2+C6) 以；3.乙烯和丁烯共聚的耐熱聚乙烯(C2+C4)。

3、PE-RT II型預制直埋保溫管優勢特點

1、降低工程造價。

據有關部門測算，雙管制供熱管道，一般情況下可以降低工程造價的25％（采用玻璃鋼做 保護層）和20％（采用高密度聚乙烯做保護層）左右。

2、熱損耗低，節約能源。

PE-RT II預制直埋保溫管，其導熱系數為：λ＝0．013—0．03kcal／m·h·oC，比其他過去 常用的管道保溫材料低得多，保溫效果提高4~9倍。再有其吸水率很低，約為0．2kg／ m2。吸水率低的原因是由于聚氨酯泡沫的閉孔率高達92％左右。低導熱系數和低吸水率， 加上保溫層和外面防水性能好的高密度聚乙烯或玻璃鋼保護殼，改變了傳統地溝敷設供熱管 道“穿濕棉襖”的狀況，大大減少了供熱管道的整體熱損耗，熱網熱損失為2％，小于國際 10％的標準要求。

3、防腐，絕緣性能好，使用壽命長。

PE-RT II預制直埋保溫管由于聚氨酯硬質泡沫保溫層緊密地粘結在PE-RT II外皮，隔絕了空 氣和水的滲入，能起到良好的防腐作用。同時它的發泡孔都是閉合的，吸水性很小。高密度 聚乙烯外殼具有良好的防腐、絕緣和機械性能。因此，工作PE-RT II外皮很難受到外界空氣 和水的侵蝕,據國外資料介紹，PE-RT II預制直埋保溫管的使用壽命可達50年以上，比傳統的 地溝敷設、架空敷設使用壽命高3~4倍。

4、占地少，施工快，有利環境保護。

PE-RT II預制直埋保溫管道不需要砌筑龐大的地溝，只需將保溫管埋人地下，因此大大減少 了工程占地，減少土方開挖量約50％以上，減少土建砌筑和混凝土量90％。同時，保溫管加 工和現場挖溝平行進行，只需現場接頭，可以縮短工期約50％以上。

5 安全。

PE-RT II預制直埋保溫管不僅具有傳統地溝和架空敷設管道難以比擬的先進技術、實用性 能，而且還具有顯著的社會效益和經濟效益，也是供熱節能的有力措施。采用PE-RT II直埋 供熱管道技術，標志著中國供熱管道技術發展已經進入了新的起點。隨著這項先進技術的進 一步完善和發展，供熱PE-RT II管道直埋取代地溝和架空勢在必行。

4、PE-RT II型預制直埋保溫管施工工藝.

1、熱熔承插焊接工藝；

2、熱熔對接焊接工藝。

熱熔承插工藝注意2個要點

1.熱熔機溫度控制在250-260°C；

2.PE-RT II型預制直埋保溫管材、管件承插時在模頭里停留時間要短，速度要快，管材與管件再拔出時，那一瞬間應迅速將管材管件進行承插。正常操作流程是將機器調至255℃，同時準備好要熱熔的PE-RT II型預制直埋保溫管材管件，待熱熔機器溫度達到設定溫度時，左手拿管右手拿管件均衡相對用力進行承插 直至左右手同時感覺到管材管件已到達承插深度時迅速將管材管件拔出模頭 ，瞬間快速將管材插入管件保持一定時間至溫度冷卻后，方可松手。

對大口徑PE-RT II型預制直埋保溫管來說采用此工藝，PE-RT II型預制直埋保溫管安裝分為四個步驟：

1.固定需對接的部分，將需焊接的PE-RT II型預制直埋保溫管材、部件固定在熔焊機的夾具上，固定后的管材、部件的中心線應在同一水平面上，管壁間重合，避免高低、左右錯開

2、銑平PE-RT II型預制直埋保溫管材端面，銑平前應用干凈的棉布將管端內外100mm以?xún)?nèi)擦拭干凈，再將銑刀固定好，推動行走部銑平管端。這里需注意兩個問題，一是止前應緩慢撤力，確保管端平滑（突然撤力銑刀會在管端留下槽殼），二是防止管端在加熱前產生二次污染。

3、熱熔對接，加熱板熔融對接面之前，要再次檢查對口情況，如有可見縫隙、錯口現象要通過調節緊固螺母等辦法加以糾正。先將熱熔對接焊機加熱板預熱至210～220℃，然后熔融PE-RT II型預制直埋保溫管端面，熔融時間一般為壁厚×10秒。這里需要注意的是，加熱板的溫度表示數只能做參考，其示數有時會因?yàn)榄h(huán)境溫度及本身質量等原因與實際有一些出入。熱熔達到設計要求主要還看管端熔化卷邊情況 卷邊厚度不得少于管材壁厚的1/10，要達到兩端融合完全在一起才算達到標準。

4、熔接面對接面，兩個熱熔面（PE-RT II型預制直埋保溫管與PE-PE-RT II型預制直埋保溫管或PE-RT II型預制直埋保溫管與PE-RT II型預制直埋保溫管件）均達到熔接要求后，迅速移開加熱板，加力使兩端成一體。加力后要立即將鎖扣鎖死，使接口處保持恒定的對接壓力，直至接口溫度降至環境溫度后才能將壓力解除，拆下固定裝置，這一環節注意降溫過程中不能移動管子，也不能有外力作用在管子上。

5、固定機器裝置后，對熔融接合口的外觀進行檢查，對口熱熔環向高度、寬度成形應均勻、美觀，其高度2～4mm，寬度4～8mm為合格。

PE-RT II型預制直埋保溫管施工工藝注意事項

1. PE-RTII預制直埋保溫管工作管PE-RT II 施工安裝建議使用 一和二工藝（小口徑管承插dn20-110，大口徑dn110以上使用對接焊機工藝）

2. PE-RT II工作管一般不建議電熔工藝 ，其弊端很多，在此不再闡述；只有在PE-RT II管出現意外需維修且施工環境很差 沒空間等條件下 采用此工藝焊接.

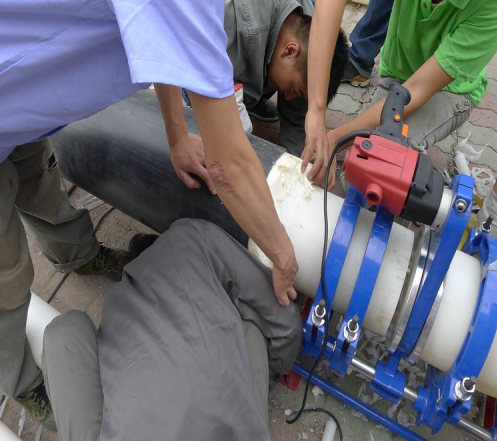

5、PE-RT II型預制直埋保溫管現場施工圖片展示

6、PE-RT II型預制直埋保溫管應用領域

1.廣泛用于城鎮集中供熱二次管網管道系統；

2.溫泉保溫管道系統；

3.建筑給水熱水系統；

4.空調暖通空調系統等。

7、PE-RT II型預制直埋保溫管總結

PE-RT II聚氨酯保溫直埋管在國外一些發達國家已成為一項比較成熟的先進技術。近十幾年，我國供熱工程技術人員通過消化、吸收這項先進技術，正推動著國內管網敷設技術向更高的層次發展。幾年來的實踐成果充分證明了PE-RT II聚氨酯保溫直埋管敷設方式與傳統的地溝及架空敷設相比，具有諸多優點，這也正是PE-RT II聚氨酯保溫直埋管在中國供熱工程上得以迅猛發展的內在動力。
